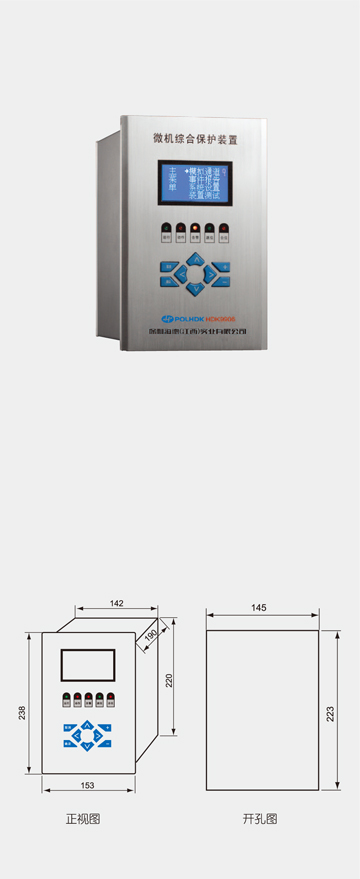

HDK9906 备自投保护装置

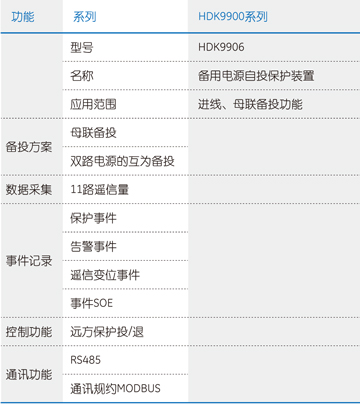

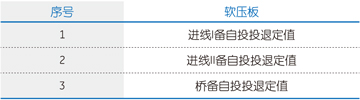

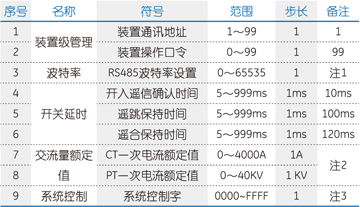

功用硬件配置 装置整定         系统设计整定涉及软压棍、系统设计定值和系统设计技术参数等三通面 。         整定应遵守相关的规定  ，本系统有特别规范要求者见相关的注音 。系统主要参数中无特别需要者  ，可行表格中列成的缺省值 。不需要的维护职能  ，应将其设定定值设为0—推出 。 装置软压板整定 控制系统产品参数整定

注：1: “RS485波特率设置”的含义为BTL=□□□□□  ，共五位表示波特率设置:整定为1200、2400、4800或9600(推荐)；装置为RS485通
             讯方式 。
        2: “CT一次电流额定值”和“PT一次电流额定值”为0时的测量值显示为二次侧的值 。推荐设置为0  ，采用二次侧进行测量 。
        3: “系统控制字”为选择保护装置功能的控制  ，一般情况下都使用默认值  ，在没有特别提示的情况下都不需要修改  ，各种型号的装
              置的系统控制字应该不一样 。

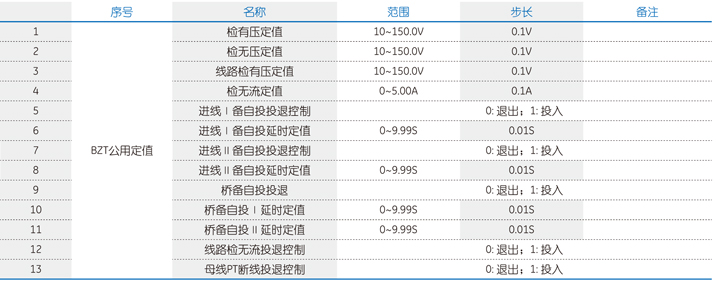

装置定值整定

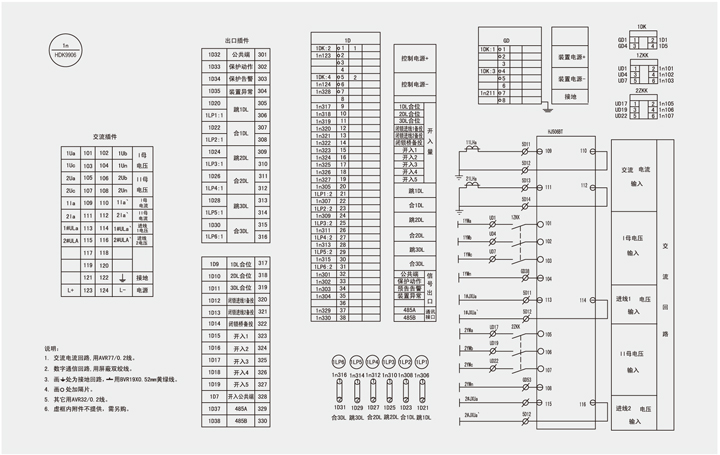

装置背板图

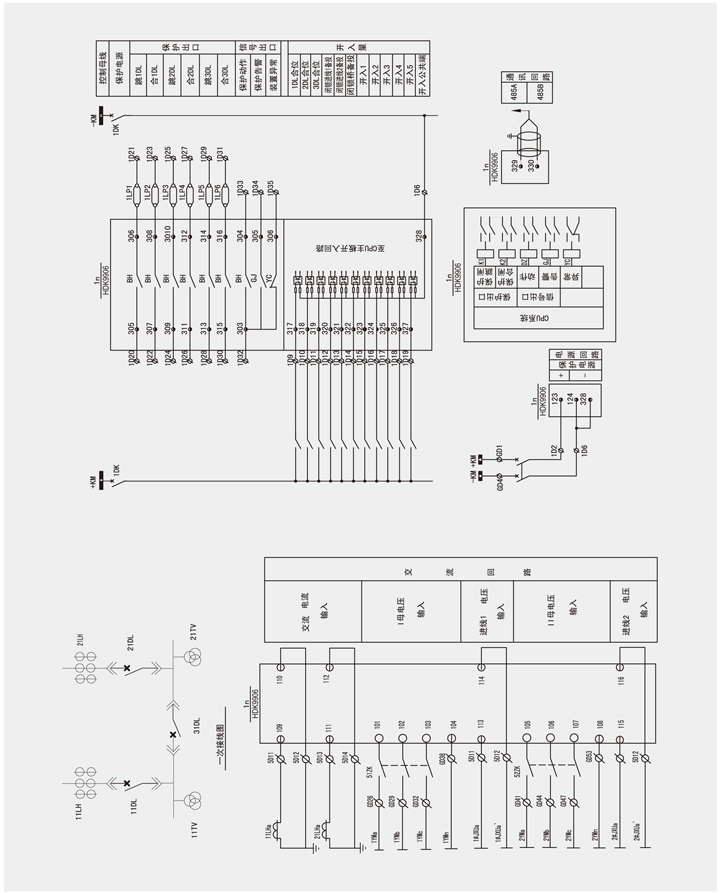

装置接线示意图
