HDK9914
PT 电压监测装置

技能显卡配置

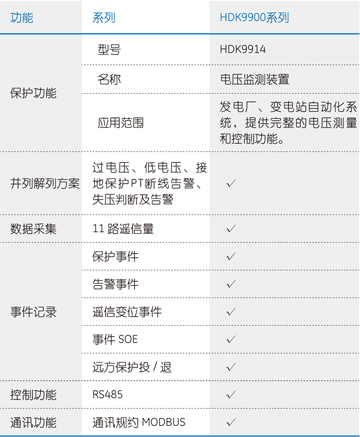

效果介绍
效果简要



设备键盘输入打出

◆  录入模拟仿真量
      保护装置有八个模拟系统量读取渠道 。实时交通估测Ⅰ段母线线电阻值（Uab1  ，Ubc1  ，Uca1）；Ⅱ段母线线电阻值（Uab2  ，Ubc2  ，Uca2）；两端母线的零序电阻值（3Uo1  ，3Uo2）；两端母线的速度（F1  ，F2） 。

◆  输人触点开关量
      仪器有1一220/110VDC强电电源开关量输人漏电开关  ，各用为1G,2G 。各用录入PT 1G,PT 2G  。

◆  口触点开关输出电压
      安装有6组销往处触点开关  ，每组均1副 。对每组销往处触点开关  ，可经销往处重动双回路转型为多副触点开关  。


保护功能

◆ 低电压保护
     本装置设置母线低电压功能  ，在实际的线电压都小于“I母低电压定值”“II母低电压定值”的情况下且大于本段无压定值发低压告警信号 。此功能设置有“I母低电压控制字”“II母低电压控制字”和相应的软压板 。

◆ 过电压保护
     为防止母线过电压造成其它设备损坏  ，设置过电压保护 。配置相应的压板和控制字 。过电压保护采用线电压最大值大于过电压保护定值来判 断 。



◆ 接地保护

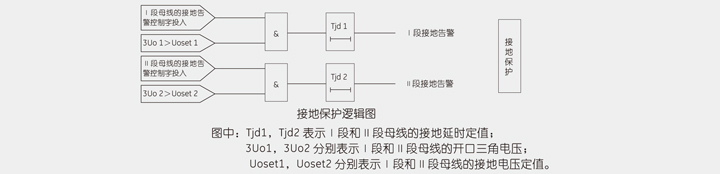

     配置相应的压板和控制字 。开口三角形零序电压3Uo大于定值时  ，判为接地 。



◆ PT 断线告警
     配置相应的压板和控制字 。PT断线判断条件：
    1）负序电压大于10V；
    2）当Uab+Ubc+Uca（标量和）小于50V 且隔离刀闸处在合位 。

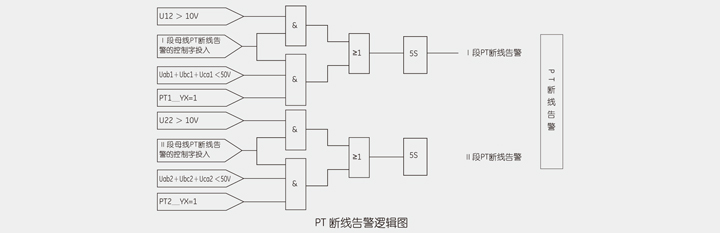

图中：U12,U22分别表示Ⅰ段和Ⅱ段母线的负序线电压；
            Uab1,Ubc1 ,Uca1, Uab2,Ubc2 ,Uca2分别表示Ⅰ段和Ⅱ段母线的三相线电压；
            PT1_YX =1, PT2_YX =1分别表示PT1隔离刀闸、PT2隔离刀闸处于合位 。


◆ 失压判断及其告警
     本装置设置失压判断功能  ，配置相应的压板和控制字 。在实际的Ⅰ母线电压小于“Ⅰ母无压检查定值”的情况下装置延时4S发Ⅰ母无压告警信号  ，在实际的Ⅱ母线电压小于“Ⅱ母无压检查定值”的情况下装置延时4S发Ⅱ母无压告警信号 。


装置整定
        系统设计整定包含软手动剪板机、系统设计定值和系统设计基本参数等三方协议书面 。
        整定应依照相关联导则  ，本设备有层次性请求者见相关联参考文献标注 。设备规格中无层次性须得者  ，可出表格中列成的缺省值 。无需的呵护职能  ，应将其设定定值设为0—加入 。

◆ 系统设计软手动剪板机整定

注：软压板只有两个取值：投入、退出 。装置出厂时  ，软压板均整定为退出 。

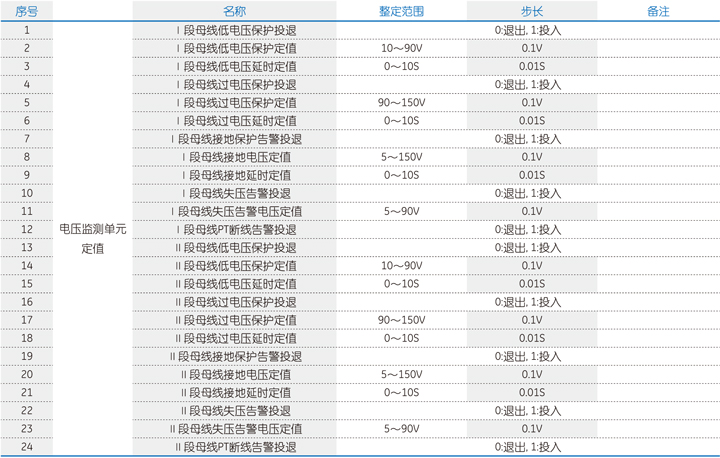

装置定值整定

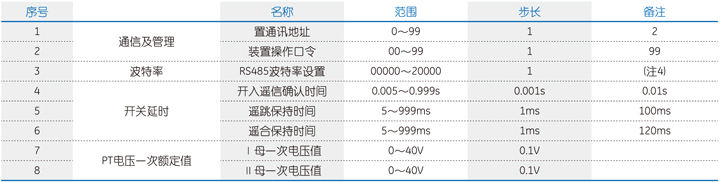

装置参数整定

注：1: “RS485波特率设置”的含义为BTL=□□□□□,共五位表示波特率设置:整定为1200、2400、4800或9600(推荐)；装置为RS485通
              讯方式 。
        2: “PT一次电压额定值”为0时  ，界面的测量值显示为二次侧的值 。
        3: “系统控制字”为选择保护装置功能的控制  ，一般情况下都使用默认值  ，在没有特别提示的情况下都不需要修改  ，各种型号的装
             置的系统控制字应该不一样 。

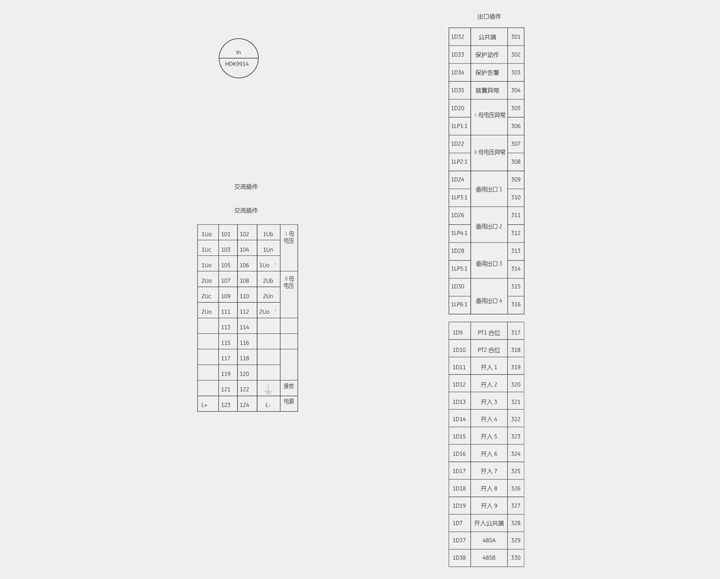

装置背板图

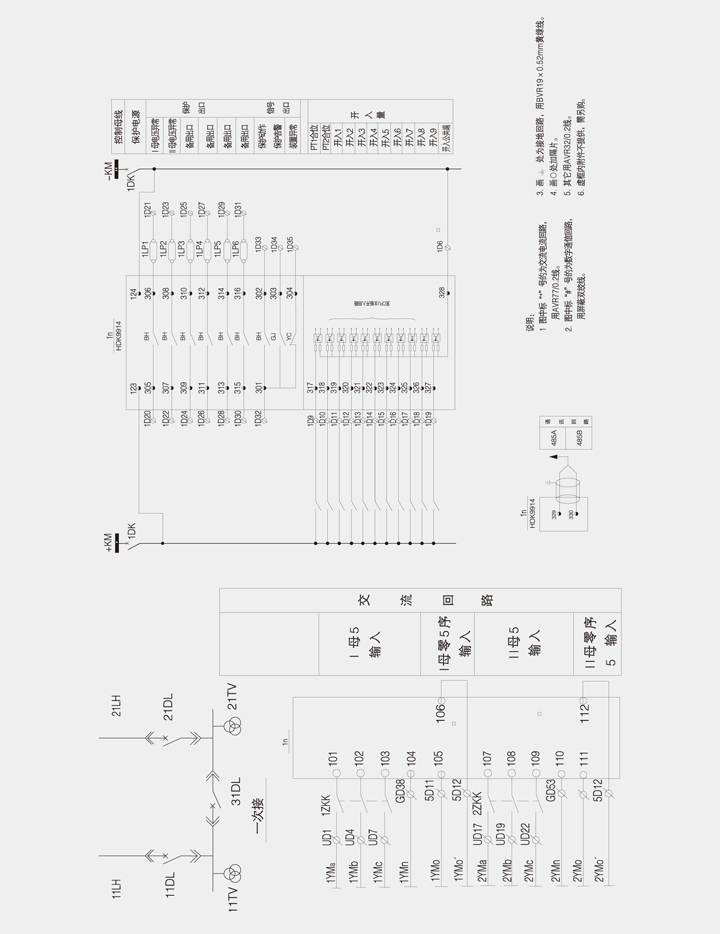

装置接线示意图
